параметр	символ	Минимум	Типичное значение	максимум	единица
Рабочая частота	БВ	10000		130 00	МГц
Выходная мощность ВЧ @P SAT	П САТ	80	1 00		Ватт
Усиление мощности @P SAT	Гп	49	5 0		дБ
Достижение ровности @P SAT	ΔGp		±2		дБ
Потери на входном отражении	С 11			- 10	дБ
Гармоники при 100 Вт	ЧАС		-12		дБн
Ложные сигналы @P SAT	Шпора		-60		дБн
Входное/выходное сопротивление	Импеданс		50		Ω
Рабочее напряжение	В постоянного тока		28		Вольт
Динамический ток при 100 Вт	ИДД		20		Усилитель
Повышенная эффективность энергопотребления	Эфф	двадцать два	20		%

параметр	Оценочная стоимость	Примечание
Отсутствие повреждений на уровне ВЧ-драйвера.	+10 дБм	Максимальное значение
КСВ нагрузки при POUT = 100 Вт	3 :1 @ Все фазы и амплитуды нагрузки непрерывны
Тепловая перегрузка	Выключайте питание при температуре 85°C ±5°C	Максимальное значение

параметр	Минимальное значение	Типичное значение	Максимальное значение	единица	Примечание
Рабочая температура	-30		55	°С
Температура холостого хода	-40		65	°С	хранилище
Относительная влажность (без конденсации)			95	%

параметр	числовые значения	единица	Примечание

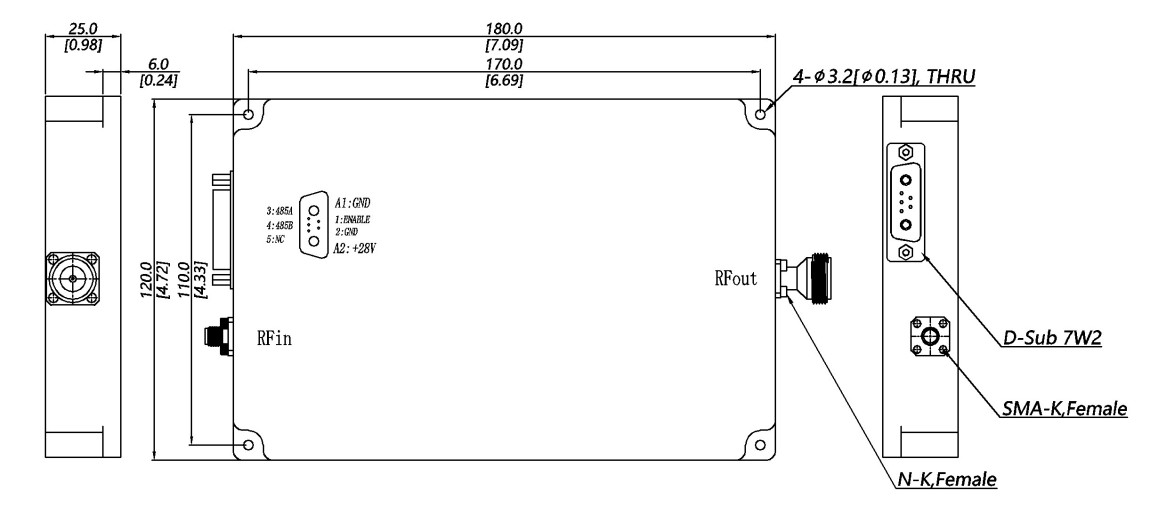

размер	180 x 120 x 25 [ 7.09 x 4.72 x 0.98 ]	мм [дюйм]	Максимальное значение
масса	3 [ 6.6 ]	кг [ фунты ]	Максимальное значение
ВЧ входной интерфейс	СМА-К, женская голова
Выходной интерфейс радиочастотного сигнала	НК , Глава Матери
интерфейс постоянного тока	Гибридный тип , D-Sub разъем с предохранителем 7W2 , штекерный разъем.

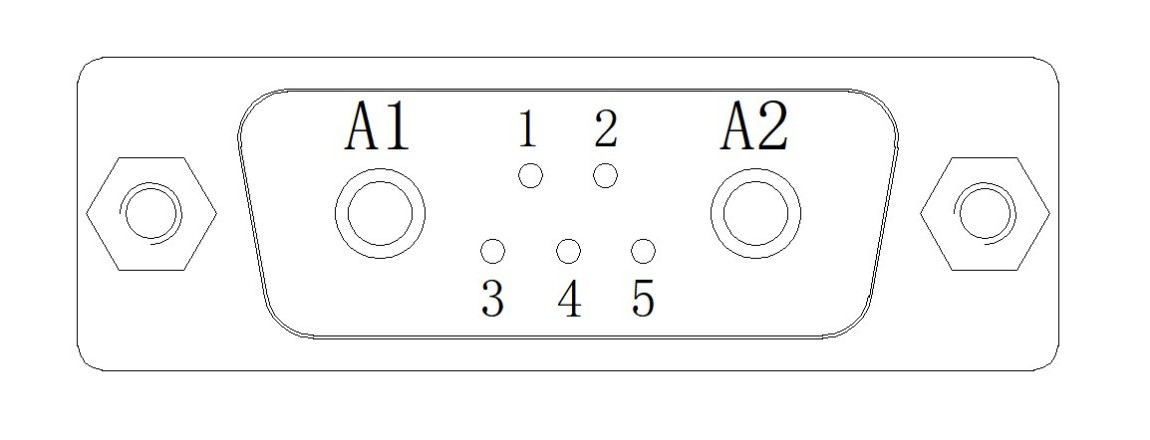

Приколоть #	описывать	Спецификация
А1	НД	Заземление
А2	ВДД	+28 В постоянного тока
1	Давать возможность	LVTTL 0/+3,3 В, усилитель 3,3 В включен, усилитель 0 В выключен, по умолчанию: усилитель выключен.
2	НД	Заземление
3	4 85А	Последовательная связь RS485 (дифференциальный отрицательный сигнал)
4	4 85Б	Последовательная связь RS485 (дифференциальный отрицательный сигнал)
5	Северная Каролина	Нет ссылки
