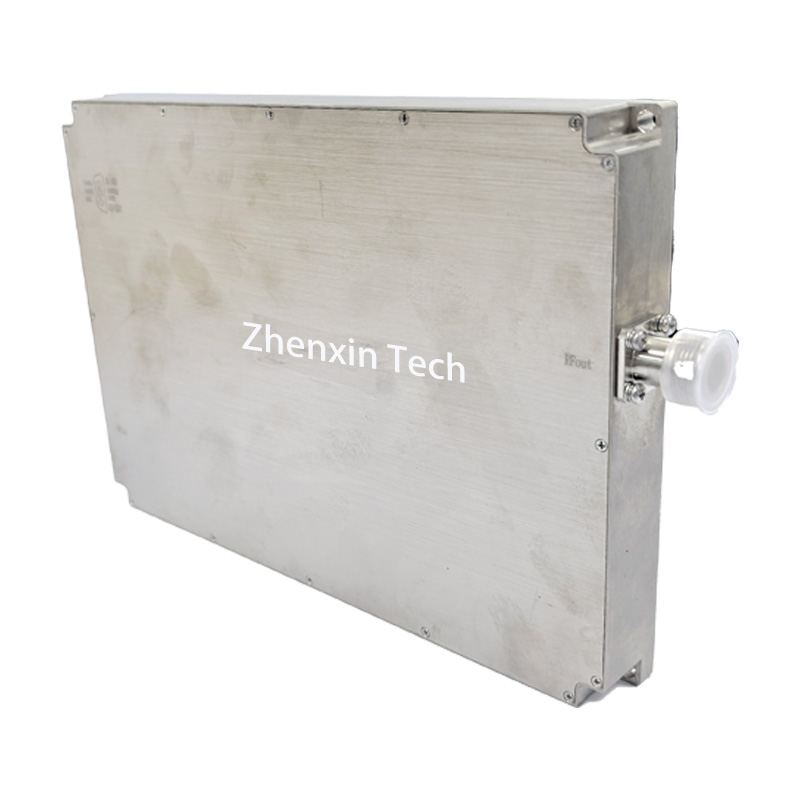

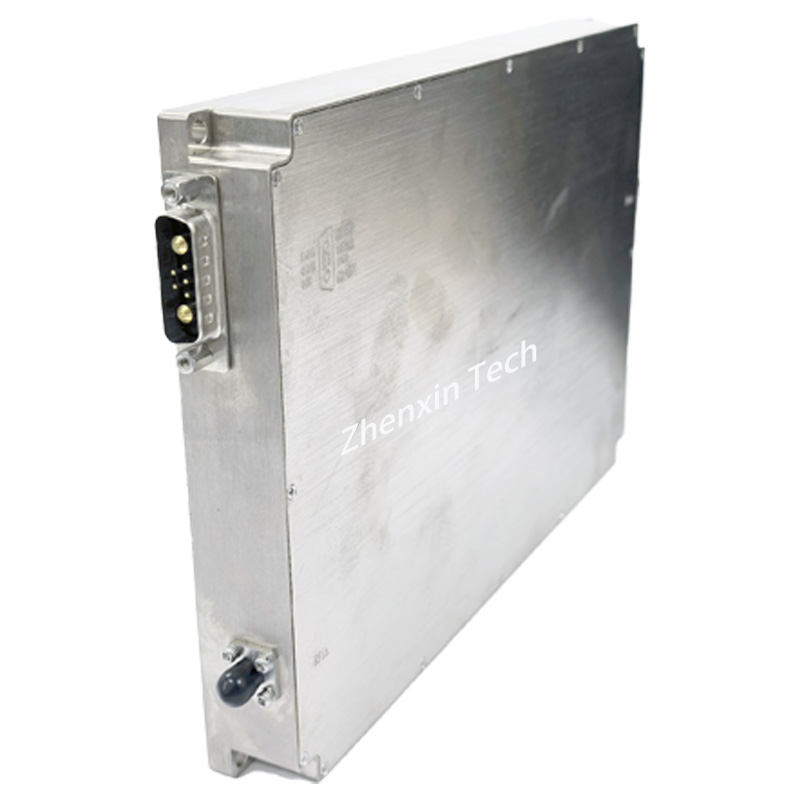

Усилитель мощности 300-3000-150 Вт

Широкополосный усилитель мощности с диапазоном частот 300–3000 МГц, обеспечивающий выходную мощность в диапазоне радиочастот 150 Вт при напряжении питания 28 В и коэффициент усиления до 51,8 дБ. Он сочетает в себе высокий коэффициент усиления, низкое энергопотребление и способность работать в широком диапазоне температур, а также оснащен разъемами типа SMA/N.

Особенности:

uКомпактный и легкий;

uМгновенная сверхширокополосная связь

uВысокая выходная мощность;

uПрочность и долговечность

Отправить заявку

Описание

маркер

Электрические характеристики (+28 В постоянного тока, 25 °C, Pin = 0 дБм, 50 Ом)

Параметры	Символ	Наименьший	Типичные значения	Максимальный	единица измерения
Рабочая частота	Черно-белый	300		3000	МГц
Выходная мощность РЧ @PSAT	ПИСАТЬ	125	150		Что
Усиление мощности @PSAT	Доброе утро	51	51,8		децибел
Равномерность усиления @PSAT	ΔGp		±2		децибел
Потери на отражение при входе	S11			-10	децибел
Гармоники @150 Вт	H		-12		децибелы на цикл
Паразитные сигналы @PSAT	Колея		-60		децибелы на цикл
Входное/выходное сопротивление	Импеданс		50		О
Рабочее напряжение	Виртуальное проектирование и строительство	24	28	32	Было
Динамический ток @150 Вт	IDD		25		Пожалуйста
Коэффициент полезного действия	Эфф		25

Абсолютное максимальное номинальное значение

Параметры	Номинальное значение	Примечание
Уровень радиочастотного сигнала без повреждений	плюс 10 дБм	Максимальное значение
Коэффициент стоячей волны при нагрузке @ POUT = 150 Вт	3:1 @ непрерывные фаза и амплитуда всех нагрузок
Тепловая перегрузка	85 °C ±5 °C — выключение	Максимальное значение

Требования к условиям эксплуатации (соответствуют проектным)

Параметры	Минимальное значение	Типичные значения	Максимальное значение	единица измерения	Примечание
Рабочая температура	-30		55	°C
Температура вне рабочего диапазона	-40		65	°C	Хранение
Относительная влажность (без конденсации)			95	%

Технические характеристики оборудования

Параметры	значение	единица измерения	Примечание
Размеры	215×150×25 [8,46×5,91×0,98]	мм [дюйм]	Максимальное значение
Вес	3 [6,6]	килограммы [фунты]	Максимальное значение
Радиочастотный входной разъем	SMA-K, гнездо
Выходной разъем для радиочастотного сигнала	N-K, гнездо
Разъем постоянного тока	Смешанный тип, 7W2, контакты с перекрестным соединением, разъем D-Sub, штекер

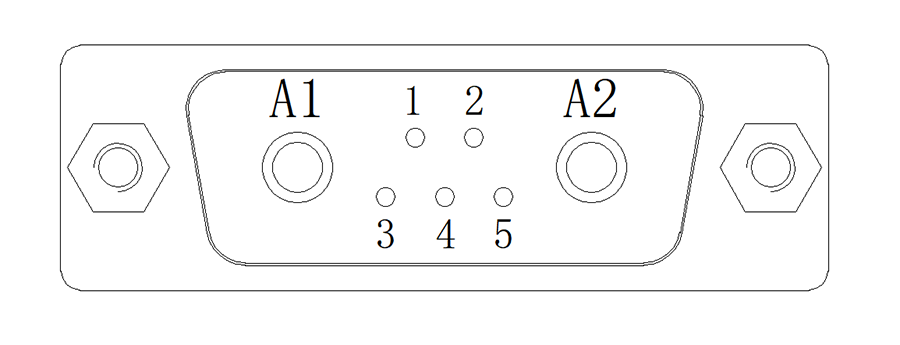

Разъем для подключения постоянного тока

ПИН-код	Описание	Технические характеристики
A1	Земля	Заземление
A2	Зависимое от напряжения	Плюс 28 вольт постоянного тока
1	Включение	LVTTL 0/+3,3 В, усилитель 3,3 В включен, усилитель 0 В выключен, по умолчанию: усилитель выключен
2	Земля	Заземление
3	485A	Последовательная связь RS485 (дифференциальный отрицательный сигнал)
4	485B	Последовательная связь RS485 (дифференциальный отрицательный сигнал)
5	Не применимо	Ссылок нет

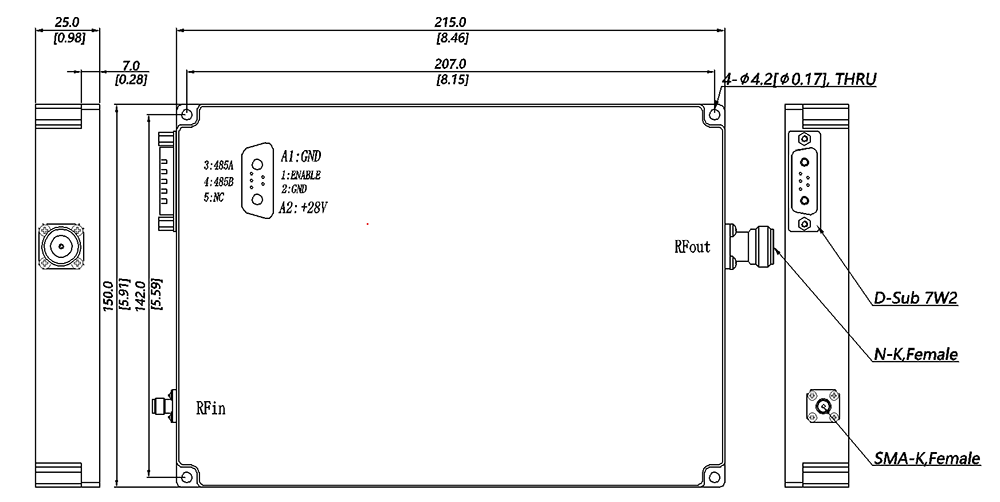

Чертеж габаритных размеров (единица измерения: мм [дюйм])

Вопрос 1: Каково напряжение питания данного усилителя?
A: Стандартное рабочее напряжение составляет 28 В (диапазон 24–32 В), типичный рабочий ток — 25 А.

Вопрос 2: Какова максимальная выходная мощность изделия?
A: При выходной мощности 150 Вт типичное значение мощности насыщения (Psat) составляет 150 Вт, а минимальное — 125 Вт.

Вопрос 3: Каков диапазон рабочих частот этого устройства?
A: Диапазон рабочих частот составляет от 300 МГц до 3000 МГц, что охватывает достаточно широкий диапазон микроволновых частот.

Вопрос 4: В каком диапазоне температур данное устройство может нормально работать?
A: Диапазон рабочих температур составляет от -30 °C до +55 °C, а диапазон нерабочих (хранения) температур — от -40 °C до +65 °C.

Вопрос 5: Можно ли настроить типы входных и выходных разъемов для радиочастотного сигнала?
A: Входной разъем для радиочастотного сигнала — это гнездо SMA-K, а выходной разъем — гнездо N-K. Мы можем изготовить изделие в соответствии с вашими требованиями.
