Устройство с матрицей полной коммутации 8×8 на средней частоте 70 МГц
Данное устройство обеспечивает полную коммутацию сигналов промежуточной частоты 70 МГц в матрице 8×8, поддерживает локальное управление с помощью ЖК-клавиш и удаленное управление через сетевой порт.
Описание
маркер
Краткое описание
Данное устройство обеспечивает полную коммутацию сигналов промежуточной частоты 70 МГц в матрице 8×8, поддерживает локальное управление с помощью ЖК-клавиш и удаленное управление через сетевой порт. Оснащено функциями контроля выходной мощности, активной сигнализации неисправностей, а также сохранения и восстановления данных при сбое питания. Уровень входного сигнала: от -70 дБм до +5 дБм, коэффициент усиления: от -6 дБ до -4 дБ, коэффициент изоляции: ≥75 дБ, групповая задержка: ≤1 нс. Подходит для систем маршрутизации и тестирования сигналов промежуточной частоты.
Краткое описание характеристик
8×8 с полной коммутацией, высокая степень изоляции
Двойное управление: локальное и удаленное
Мониторинг мощности и сигнализация
Сохранение данных при отключении питания, низкая задержка
Характеристики продукта
Порты ввода/вывода: 8/8;
Входная частота: 70 МГц ± 25 МГц;
Уровень входного сигнала: от -70 дБм до +5 дБм;
Выход P-1: ≥ 7 дБм;
Коэффициент усиления: от -6 дБ до -4 дБ;
Равномерность усиления: ≤ 0,6 дБ;
Колебания в полосе пропускания: –0,3 дБ ≤ Δ ≤ +0,3 дБ;
Коэффициент шума: ≤ 20 дБ;
Третьепорядковая перекрестная модуляция: OIP3 ≥ 25 дБм;
Подавление гармоник: ≤ -50 дБc;
Внутриполосные паразитные сигналы: ≤ -60 дБc;
Детектирование выходного сигнала:
-55 дБм–0 дБм: точность детектирования в пределах диапазона детектирования ±2,5 дБ;
-30 дБм…0 дБм — точность детектирования в диапазоне детектирования ±1,5 дБ;
Скорость переключения: ≤ 1 секунда;
Коэффициент стоячей волны на входе: ≤ 1,35;
Коэффициент стоячей волны на выходе: ≤ 1,35;
Степень изоляции:
★ Уровень изоляции между каналами, а также между входами и выходами: ≥ 75 дБ;
★ Уровень изоляции между выходами и между выходами при различных входных сигналах: ≥ 75 дБ;
★ Степень изоляции между выходами разных каналов при одинаковом входном сигнале: ≥ 60 дБ;
Групповая задержка: задержка в пределах полосы пропускания ≤ 1 нс; изменение абсолютной задержки за 24 часа ≤ 1 нс.
Требования к интерфейсу
Требования к внешним интерфейсам среднечастотной матрицы 70M (8×8)
| Номер | Номер интерфейса | Название интерфейса | Модель разъема | Примечание |
| 1 | Очень маленький № 1 | Заземляющая клемма | ||
| 2 | Очень маленький 02 | Входной сигнал питания | в форме иероглифа «品» | 220 В ± 22 В, 50 Гц ± 2,5 Гц |
| 3 | Очень маленький 03 | Сетевой порт с дистанционным управлением | RJ45 | |
| 4 | Очень маленький 04 | Подальшний порт | Двойной отскок | (RS232/RS422/RS485) |
| 5 | Очень маленький размер: от 5 до 12 | Вход 1–Вход 8 | Малые и средние самолеты | |
| 6 | Очень маленький размер: от 13 до 20 | Выход 1–Выход 8 | Малые и средние самолеты |

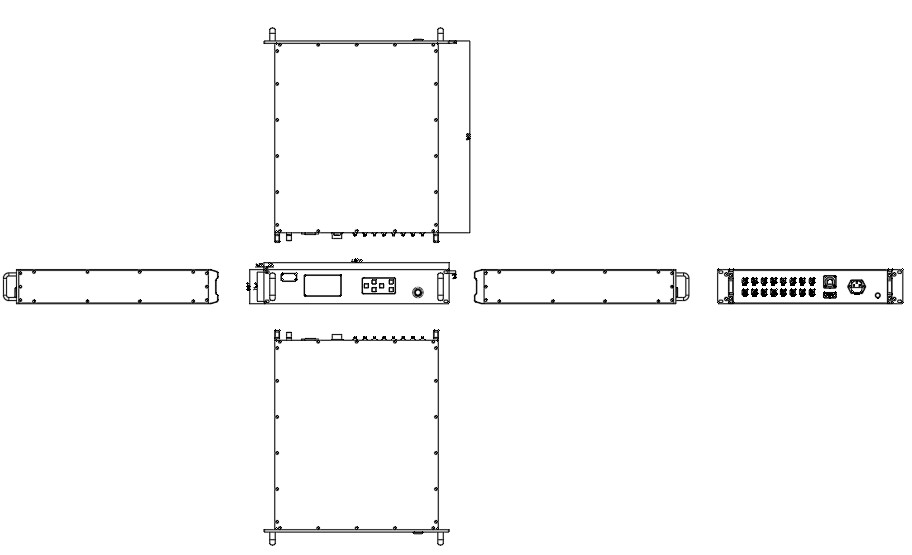

Габаритные размеры
Функции продукта
Обладает функцией полной коммутации 8×8 с промежуточной частотой 70 МГц;
Оснащен ЖК-дисплеем на передней панели и кнопками управления;
Имеет функцию локальной настройки параметров подключения к сети (последовательный порт, сетевой порт, IP-адрес и т. д.);
Обладает функциями локального и дистанционного управления рабочими параметрами (способы связи, локальное/дистанционное управление, выбор канала и т. д.);
Обладает функцией контроля мощности на выходных портах;
Обладает функцией автоматической рассылки оповещений о сбоях оборудования;
Обладает функцией сохранения настроек при отключении питания и восстановления их при включении питания (параметры подключения к сети, выбор входных и выходных каналов);
Имеет функцию поиска информации об оборудовании, такой как идентификационный номер производителя, модель оборудования, серийный номер оборудования, номер версии программного обеспечения и т. д.;
Обеспечивает автоматическую отправку отчетов о всех состояниях и возможность переключения на ручной режим запроса; интервал автоматической отправки отчетов по умолчанию составляет 1 с, при этом интервал можно настроить в диапазоне от 1 до 5 секунд.
Часто задаваемые вопросы
1. Этот продукт был разработан вашей компанией самостоятельно?
Да, данное устройство с промежуточной частотой 70 МГц и матрицей 8×8 с полной коммутацией было разработано и произведено нашей компанией собственными силами; мы обладаем полным комплексом возможностей по разработке программного и аппаратного обеспечения.
2. В каких ситуациях в основном применяется этот продукт?
Подходит для применения в спутниковой связи, радиолокации, системах управления и контроля, маршрутизации сигналов, системах тестирования промежуточных частот и других областях, где требуется многоканальный обмен и распределение сигналов.
3. Можно ли адаптировать продукт под наши потребности?
Да. Мы поддерживаем индивидуальную разработку таких параметров, как количество каналов, диапазон частот, тип интерфейса, способ управления, конструкция корпуса и т. д.
4. Поддерживается ли удаленное управление и мониторинг состояния?
Поддерживается. Обеспечивает удаленное управление через сетевой порт, автоматическую отправку отчетов о всех состояниях, активную рассылку оповещений о сбоях и мониторинг выходной мощности.
5. Утратятся ли параметры оборудования после отключения питания?
Нет. Параметры подключения к сети и выбор входных и выходных каналов сохраняются при отключении питания и автоматически восстанавливаются при включении питания.
