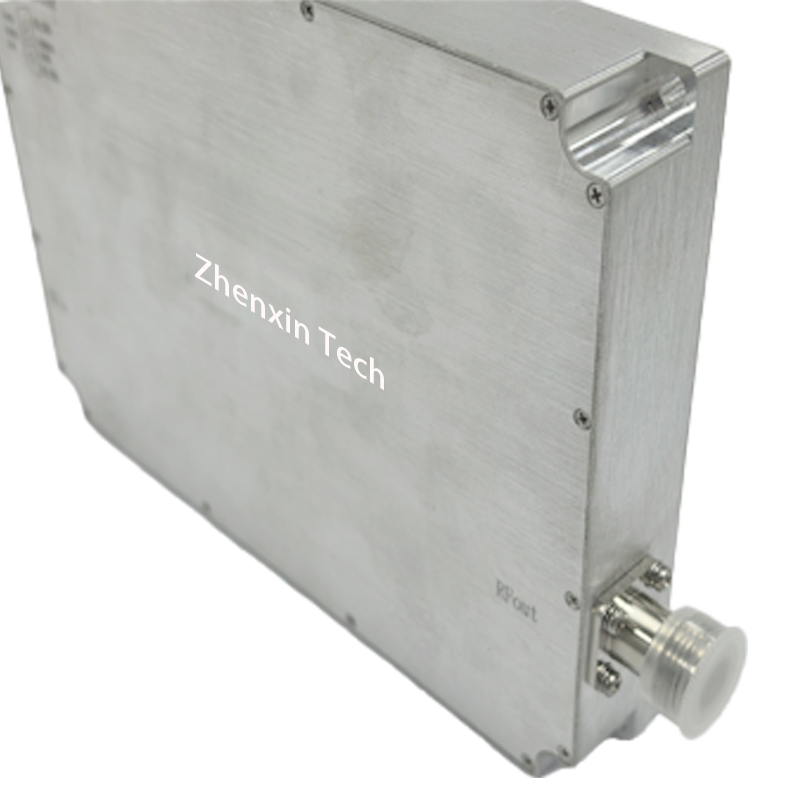

Широкополосный усилитель мощности 2-6G-50W
Данный усилитель радиочастотной мощности охватывает широкий диапазон частот 2000–6000 МГц, обеспечивая номинальную выходную мощность 50 Вт при напряжении +28 В постоянного тока и высокий коэффициент усиления 47 дБ. Оснащенный разъемами типа SMA/N и разъемом 7W2 для подключения постоянного тока, а также обладающий превосходными механизмами охлаждения и защиты, он представляет собой высокоэффективное и надежное радиочастотное решение, специально разработанное для эксплуатации в суровых условиях. Подходит для применения в аэрокосмической отрасли, а также в системах наземного контроля, защиты от помех, обеспечения электромагнитной совместимости, тестирования и измерений.
Особенности:
• Компактный и легкий
• Мгновенная сверхширокополосная связь
Описание
маркер
Электрические характеристики (+28 В постоянного тока, 25 °C, Pin = 0 дБм, 50 Ом)
| Параметры | Символ | Наименьший | Типичные значения | Максимальный | единица измерения |
| Рабочая частота | Черно-белый | 2000 | 6000 | МГц | |
| Выходная мощность РЧ @PSAT | ПИСАТЬ | 40 | 50
00 |
Что | |
| Усиление мощности @PSAT | Доброе утро | 46 | 47 | децибел | |
| Равномерность усиления @PSAT | ΔGp | ±2 | децибел | ||
| Потери на отражение при входе | S11 | -10 | децибел | ||
| Гармоники @50 Вт | H | -12 | децибелы на цикл | ||
| Паразитные сигналы @PSAT | Колея | -60 | децибелы на цикл | ||
| Входное/выходное сопротивление | Импеданс | 50 | О | ||
| Рабочее напряжение | Виртуальное проектирование и строительство | 24 | 28 | 32 | Было |
| Динамический ток @50 Вт | IDD | 10 | Пожалуйста | ||
| Коэффициент полезного действия | Эфф | 20 | % |
Абсолютное максимальное номинальное значение
| Параметры | Номинальное значение | Примечание |
| Уровень радиочастотного сигнала без повреждений | плюс 10 дБм | Максимальное значение |
| Коэффициент стоячей волны при нагрузке @ POUT = 50 Вт | 3:1 @ непрерывные фаза и амплитуда всех нагрузок | |
| Тепловая перегрузка | 85 °C ±5 °C — выключение | Максимальное значение |
Требования к условиям эксплуатации (соответствуют проектным)
| Параметры | Минимальное значение | Типичные значения | Максимальное значение | единица измерения | Примечание |
| Рабочая температура | -30 | 55 | °C | ||
| Температура вне рабочего диапазона | -40 | 65 | °C | Хранение | |
| Относительная влажность (без конденсации) | 95 | % |
Технические характеристики оборудования
| Параметры | значение | единица измерения | Примечание |
| Размеры | 170×120×26,5 [6,69×4,72×1,04] | мм [дюйм] | Максимальное значение |
| Вес | 2,0 [4,4] | килограммы [фунты] | Максимальное значение |
| Радиочастотный входной разъем | SMA-K, гнездо | ||
| Выходной разъем для радиочастотного сигнала | N-K, гнездо | ||
| Разъем постоянного тока | Смешанный тип, 7W2, контакты с перекрестным соединением, разъем D-Sub, штекер |

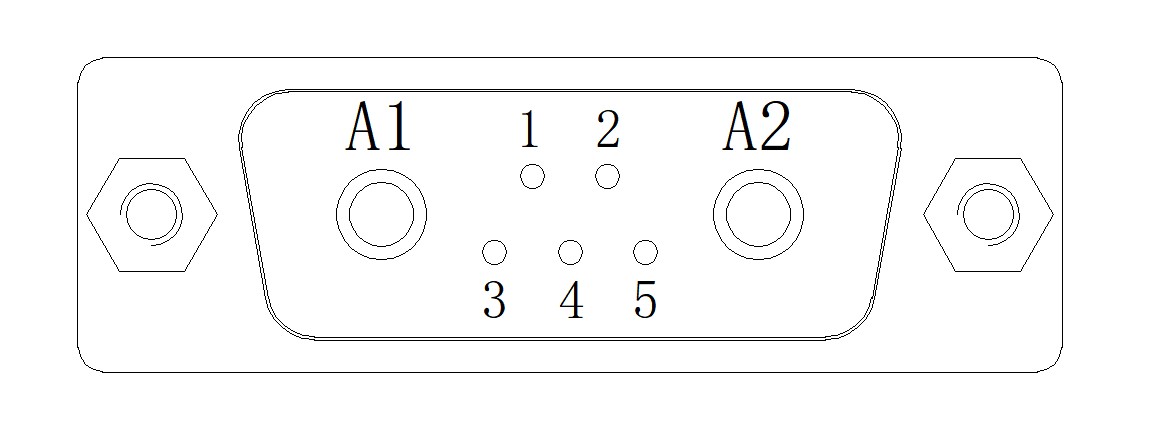

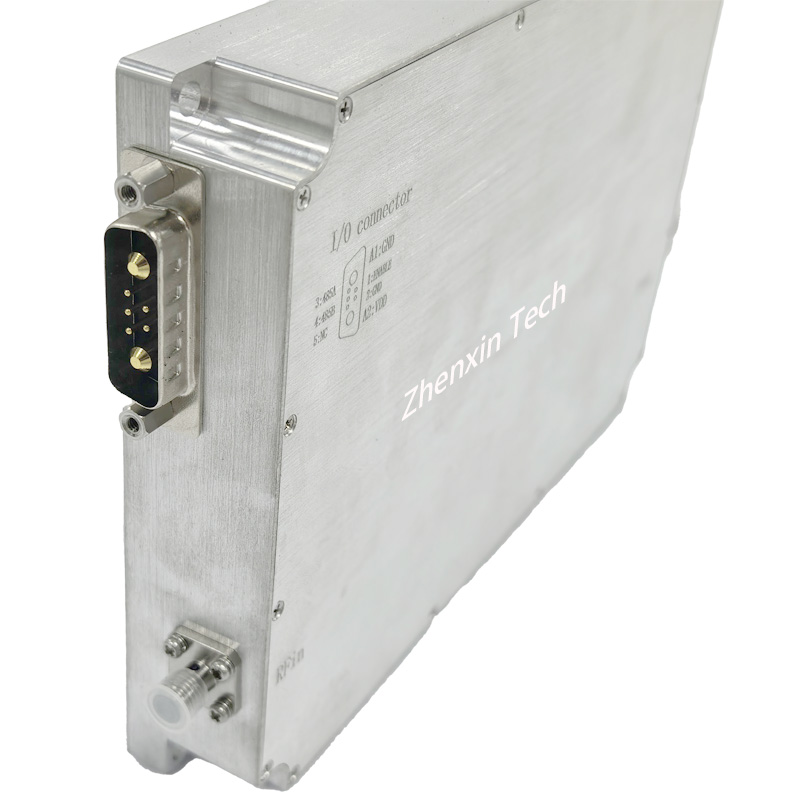

Разъем для подключения постоянного тока
| ПИН-код | Описание | Технические характеристики |
| A1 | Земля | Заземление |
| A2 | Зависимое от напряжения | Двадцать восемь вольт |
| 1 | Включение | LVTTL 0/+3,3 В: при напряжении 3,3 В усилитель включается, при 0 В — выключается; по умолчанию: усилитель выключен |
| 2 | Земля | Заземление |
| 3 | 485A | Последовательная связь RS485 (дифференциальный отрицательный сигнал) |
| 4 | 485B | Последовательная связь RS485 (дифференциальный отрицательный сигнал) |
| 5 | Не применимо | Ссылок нет |

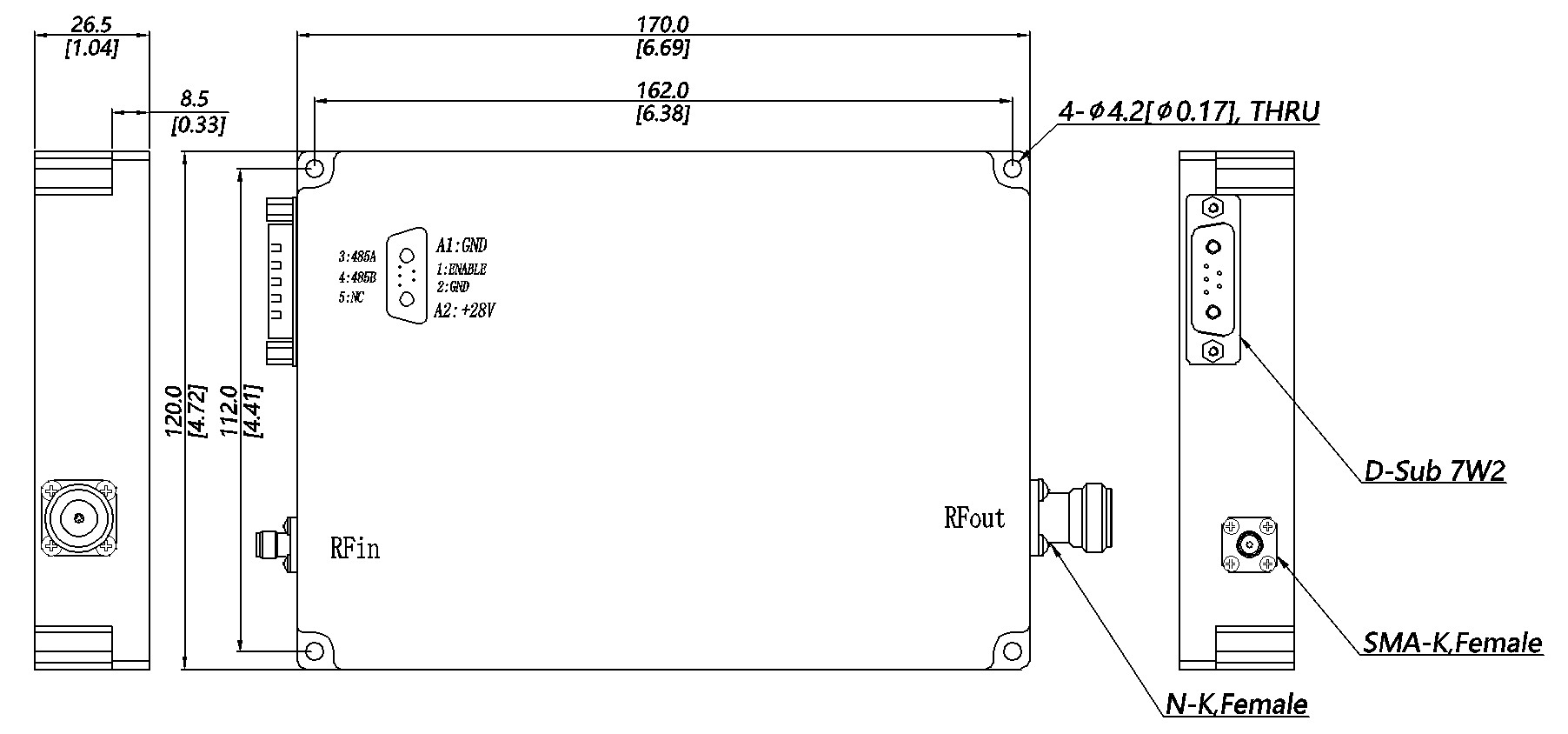

Чертеж габаритных размеров (единица измерения: мм [дюйм])
FAQ (часто задаваемые вопросы)
Вопрос 1: В чём заключаются основные технические преимущества этого усилителя?
A: Его основное преимущество заключается в идеальном сочетании сверхширокого диапазона частот (2–6 ГГц) и высокой мощности (50 Вт). При сохранении превосходной плоскостности коэффициента усиления в пределах ±2 дБ достигается высокий КПД (20 %), а также обеспечивается надежная защита от перегрева и стоячей волны при нагрузке; технические характеристики находятся на передовом уровне в отрасли.
Вопрос 2: Подходит ли данный продукт для эксплуатации в условиях нестабильного электропитания?
A: Да. Диапазон рабочего напряжения составляет от 24 В до 32 В (типичное значение — 28 В), а динамический ток — 10 А. Такая конструкция с широким диапазоном напряжения позволяет устройству легко справляться с колебаниями напряжения, характерными для автомобильных или промышленных источников питания, что значительно повышает стабильность системы.
Вопрос 3: Может ли ваша компания разработать индивидуальные решения для определённых частотных диапазонов?
A: Конечно. У нас есть сильная команда разработчиков в области радиочастотной техники, которая не только может предложить стандартные продукты, но и, исходя из ваших конкретных потребностей, разработать решения с определенным диапазоном частот (например, 2,4 ГГц или 5,8 ГГц), настроить выходную мощность или изменить механические разъемы, предоставляя комплексные услуги по индивидуальному заказу.
Вопрос 4: Как организованы теплоотвод и монтаж изделия?
A: Продукт отличается компактной и облегчённой конструкцией: его размеры составляют всего 170 × 120 × 26,5 мм, а вес — 2,0 кг. Мы можем изготовить радиаторы на заказ или скорректировать расположение монтажных отверстий с учётом архитектуры системы охлаждения вашей системы, чтобы обеспечить стабильную работу в диапазоне рабочих температур от -30 °C до 55 °C.
Вопрос 5: Можно ли заменить разъем на разъем, специально предназначенный для нашей системы?
A: В стандартной версии используются радиочастотные разъёмы SMA-K/N-K и комбинированный разъём D-Sub 7W2 для подключения постоянного тока. Если вашей системе требуются другие специальные разъёмы (например, TNC, SMP или определённые авиационные разъёмы), мы предлагаем гибкие услуги по индивидуальной настройке разъёмов, которые идеально соответствуют вашим требованиям к системной интеграции.
